一、NKJ61H/Y真空截止閥概述：

1、本真空截止閥按JB/T3595標準設計制造，滿足電站設備配套使用要求。

2、設計了真空密封結構填料室，隔離真空可靠。

3、 閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

4、 法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。

5、 倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行

二、NKJ61H/Y真空截止閥結構特點：

1、 真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。

2、密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。

3、結構簡單，緊湊，檢修方便，使用壽命長。

4、閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。

5、本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。

6、該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.

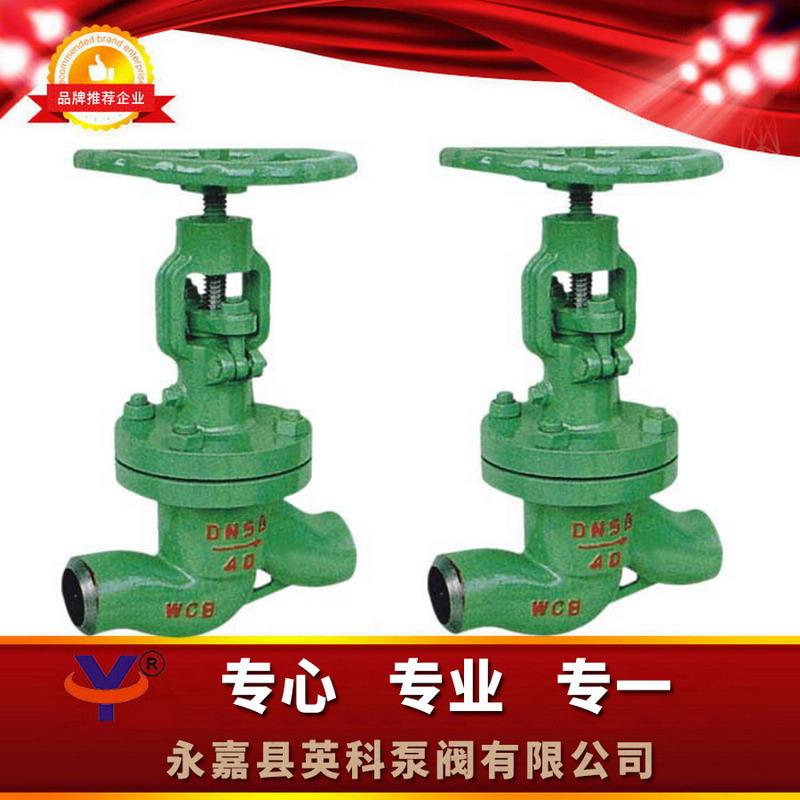

三、NKJ61H/Y真空截止閥結構圖片：



四、NKJ61H/Y真空截止閥性能規范：




產品類型	殼體強度試驗/MPa	上密封試驗/MPa	密封試驗/MPa	適用介質	適用溫度/℃
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空氣	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空氣	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

五、NKJ61H/Y真空截止閥主要零件材料：



零件名稱	閥體、閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件
NKJ61H-C型	25或WCB	鉻不銹鋼	鉻不銹鋼	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKJ61Y-l型	鉻鉬鋼	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬質合金			鉻鉬鋼

六、NKJ61H/Y真空截止閥主要尺寸及重量：


公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm
		L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30’	200
40		200	320	55	40	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	66	-	-	37o30’	300
80		31O	430	95	78	-	-	37o30’	300
100		350	470	117	1OO	-	-	37o30’	350
125		400	500	143	126	-	-	37o30’	350
150		480	533	167	150	-	-	37o30’	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30’	200
40		200	320	55	39	-	-	37o30’	240
50		230	365	64	48	-	-	37o30’	320
65		290	41O	82	65	-	-	37o30’	320
80		31O	4, 30	95	76	-	-	37o30’	360
100		350	470	117	98	-	-	37o30’	400
125		480	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30’	200
40		200	320	55	38	-	-	37o30’	240
50		230	355	64	48	-	-	37o30’	320
65		290	41O	82	63	-	-	37o30’	320
80		31O	430	95	74	-	-	37o30’	360
1OO		350	470	117	97	-	-	37o30’	400
125		400	500	143	123	-	-	37o30’	400
150		480	533	167	148	-	-	37o30’	500



注：PN4.0(40)閥門允許作為PN1.0(10)、PN1.6(16)、PN2.5(25)壓力級選用





七、NKJ61H/Y真空截止閥訂貨須知：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://www.sujon.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263





真空截止閥適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.
