產品展示開關型對夾電動蝶閥
- 型 號：D971X
- 類 別：對夾電動蝶閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：667
D971X開關型對夾電動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。

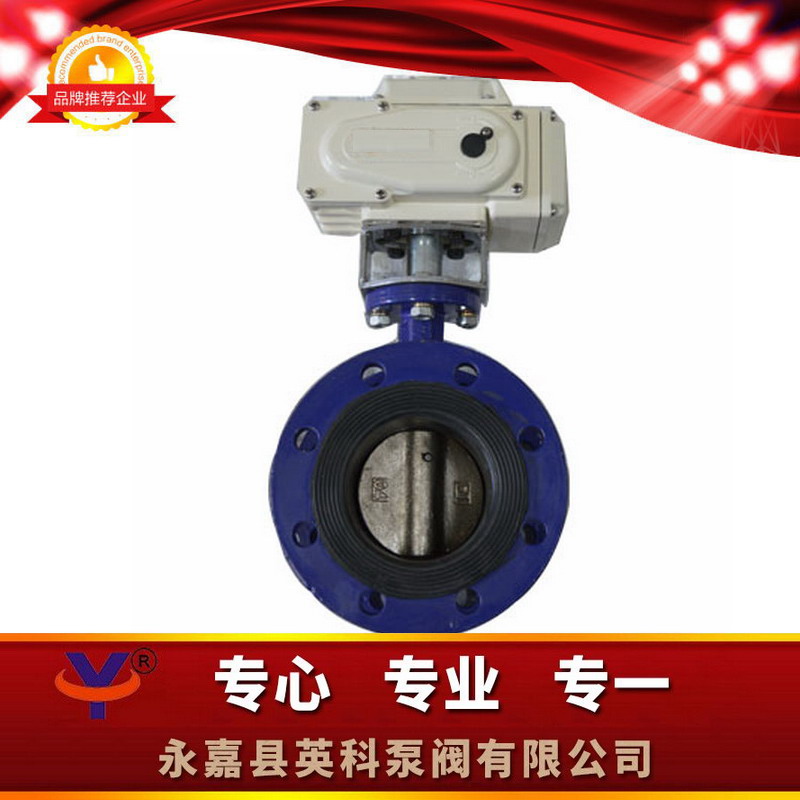

點擊放大D971X開關型對夾電動蝶閥簡介
氣動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象，閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。
D971X開關型對夾電動蝶閥尺寸
|
公稱通徑(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
D971X開關型對夾電動蝶閥材質
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵 球墨鑄鐵 鑄鋼 |
| 蝶板 | 鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
| 密封圈 | 丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE） |
| 閥桿 | 45# 1Cr13 |
| 填料 | O型圈 柔性石墨 |
D971X開關型對夾電動蝶閥參數
|
驅動 |
壓縮空氣5～7bar(可帶手輪) |
|
公稱通經 |
50～1200mm(可定做25、32、40) |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
EPDM:-29～+120℃ |
|
NBR:-29～+80℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
鑄鐵、碳鋼 |
|
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水) |
|
閥座材質 |
EPDM、NBR PTFE |
|
適用介質 |
水及液體類介質 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
永嘉縣英科泵閥有限公司主營產品：對夾電動蝶閥,高平臺氣動球閥,不銹鋼蒸汽電磁閥,Y型蒸汽過濾器,外螺紋截止閥
D971X開關型對夾電動蝶閥由閥體、蝶板、閥桿、電動執行器主要零件組成，靠電機轉動帶動閥桿運動，傳動蝶板做90度旋轉達到啟閉效果。對夾連接、結構簡單，安裝方便，特別適用安裝距離短，大口徑管路中。通過選配不同類型的電動執行器，可適合不同工藝控制要求，廣泛使用于多種自控管路和裝置中。
